- Sjedalo leptir ventila je zaptivna komponenta instalirana unutar tijela leptir ventila, dizajnirana da osigura čvrsto zaptivanje između diska ventila (leptir ploče) i kućišta ventila. On igra ključnu ulogu u kontroli zatvaranja protoka-, sprečavanju curenja i stabilnosti pritiska u sistemima za rukovanje fluidima.
- Performanse sjedišta leptira direktno određuju klasu zaptivanja, vijek trajanja i radnu stabilnost cijelog sistema ventila. Široko se koristi u tretmanu vode, hemijskoj obradi, HVAC sistemima i opštim industrijskim aplikacijama za kontrolu cevovoda.
Funkcija brtvljenja sjedišta leptir ventila
Primarna funkcija sjedišta leptira ventila je stvaranje pouzdanog zaptivnog sučelja između diska ventila i tijela ventila.
Kada se ventil zatvori, disk se pritisne na površinu sjedišta, a elastomerni materijal se deformira kako bi popunio mikro praznine između metalnih i gumenih površina. Ova deformacija formira kontinuiranu zaptivnu liniju koja sprečava curenje tečnosti.
U uslovima pritiska, sila zaptivanja se povećava kako sistemski pritisak gura disk čvršće uz sedište, poboljšavajući pouzdanost zaptivanja tokom rada.
Karakteristike materijala
Sjedala leptirastih ventila se obično izrađuju od elastomernih materijala kao što su EPDM, NBR ili PTFE-kompoziti na bazi, ovisno o radnim uvjetima.
- NBR se koristi u medijskim sistemima-povezanim sa naftom zbog svoje otpornosti na tečnosti na bazi nafte{1}}.
- EPDM je pogodan za vodu, paru i vanjske sredine zbog svoje otpornosti na vremenske uvjete i starenje.

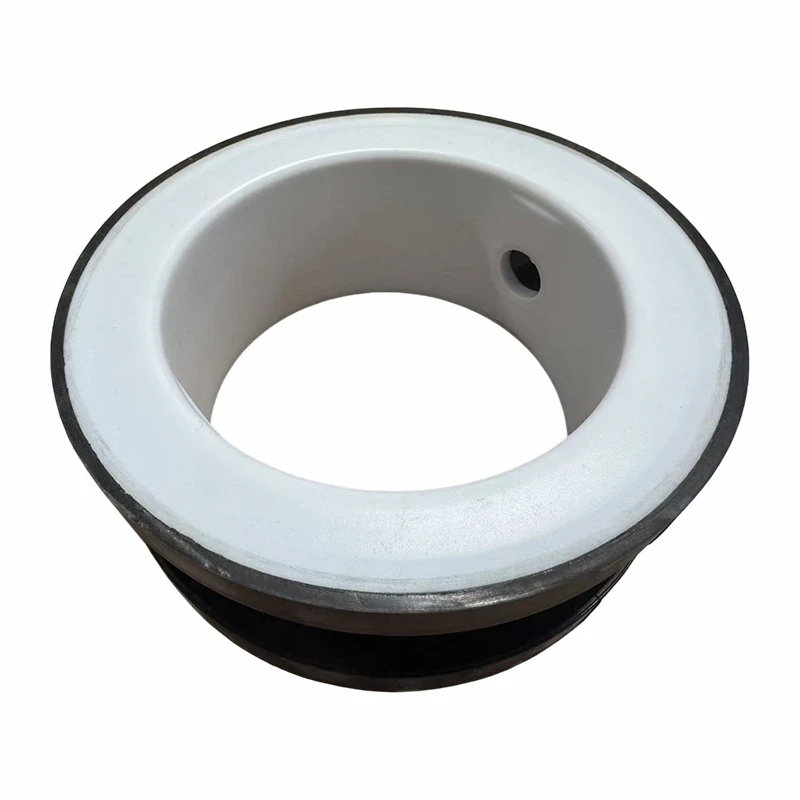

- PTFE-sjedala se koriste u hemijskim sistemima gdje je potrebna visoka otpornost na koroziju.
- Odabir materijala određuje hemijsku kompatibilnost, temperaturnu otpornost i dugotrajnu-stabilnost brtvljenja.
Performanse otpornosti na temperaturu
- Opseg radne temperature sjedišta leptir ventila ovisi o vrsti materijala.
- Na normalnim temperaturama, sjedište održava elastičnost i stabilnu silu zaptivanja.
- Na višim temperaturama, elastomerni materijali mogu omekšati ili degradirati, utičući na zaptivnu strukturu.
- Na nižim temperaturama, fleksibilnost se može smanjiti, povećavajući otpor zatvaranja i utjecati na reakciju zaptivanja.
- Pravilan odabir materijala osigurava stabilne performanse u temperaturnim uvjetima sistema.
Ponašanje zaptivanja pod pritiskom
- Sjedala leptir ventila pružaju performanse brtvljenja pomoću{0}}pritiska.
- Kada se unutrašnji pritisak tečnosti poveća, disk ventila se pritiska na površinu sedišta, povećavajući zaptivni kontakt umesto da ga smanjuje. Ovaj samo{1}}efekt poboljšava efikasnost zaptivanja u radnim uslovima.
- Međutim, preveliki pritisak ili neodgovarajući dizajn mogu uzrokovati deformaciju sjedišta ili istiskivanje, što utiče na dugoročne-performanse.
Elastična deformacija i oporavak
- Mehanizam za zaptivanje se oslanja na kontroliranu elastičnu deformaciju materijala sjedišta.
- Tokom zatvaranja ventila, sjedište se komprimira i prilagođava geometriji površine diska. Nakon otpuštanja pritiska, vraća se blizu svog prvobitnog oblika, održavajući ponovljive cikluse zaptivanja.
- Dugotrajni{0}}rad može dovesti do kompresije, gdje se elastični oporavak postepeno smanjuje, što utječe na konzistentnost zaptivanja tokom vremena.
Hemijska kompatibilnost
- Sjedala leptirastih ventila moraju se odabrati prema vrsti fluida u sistemu cjevovoda.
- U sistemima{0}}baziranim na vodi, EPDM materijali se obično koriste zbog njihove stabilnosti u vlažnom okruženju.
- U sistemima{0}}baziranim na ulju, NBR pruža bolju otpornost na bubrenje i degradaciju materijala.
- U korozivnim hemijskim okruženjima, PTFE ili ojačani zaptivni materijali se koriste za otpornost na hemijski napad.
- Nepravilan odabir materijala može dovesti do bubrenja, pucanja ili kvara zaptivanja.
Strukturalni dizajn i preciznost uklapanja
- Performanse brtvljenja sjedišta leptir ventila u velikoj mjeri zavise od strukturalnog uklapanja između diska ventila i profila sjedišta.
- Precizno oblikovanje osigurava ispravnu interferenciju između komponenti tokom zatvaranja ventila. Geometrija površine mora omogućiti jednoliku kompresiju kako bi se izbjeglo neravnomjerno zaptivanje ili lokalizirano trošenje.
- Pored toga, glatkoća površine i tačnost dimenzija utiču na performanse zaptivanja i radni moment.
Otpornost na habanje i vijek trajanja
- Sjedala leptirastih ventila su podložna stalnom mehaničkom kontaktu tokom ciklusa otvaranja i zatvaranja ventila.
- Na otpornost na habanje utiču tvrdoća materijala, uslovi trenja i radna frekvencija. U sistemima sa čestim ciklusima, habanje površine može postepeno smanjiti efikasnost zaptivanja.
- Vijek trajanja ovisi o radnom tlaku, temperaturi, vrsti medija i učestalosti ciklusa.
Uslovi prijave
Sjedala leptir ventila se koriste u sistemima za kontrolu fluida gdje je potrebno -isključivanje i regulacija protoka.
- U sistemima za prečišćavanje vode kontrolišu protok u cjevovodima i crpnim stanicama.
- U HVAC sistemima regulišu protok vazduha i ohlađene vode.
- U hemijskim sistemima, oni izoluju procesne medije pod uslovima kontrolisanog pritiska.
- U industrijskim cjevovodima, oni pružaju pouzdane performanse-zatvaranja u općim sistemima kontrole protoka.
